-环氧地坪施工过程中常见问题②-

上期为各位带来施工过程中常见问题分析，得到广大客户们的一致好评，高度认可并转发。这期小编对于施工经常呈现的问题，带来第二期了！！！再次对环氧地坪环氧地坪进行总结剖析，并给出防止和补救的具体办法希望能给客户朋友们带来帮助。

问题一、针孔
问题解析

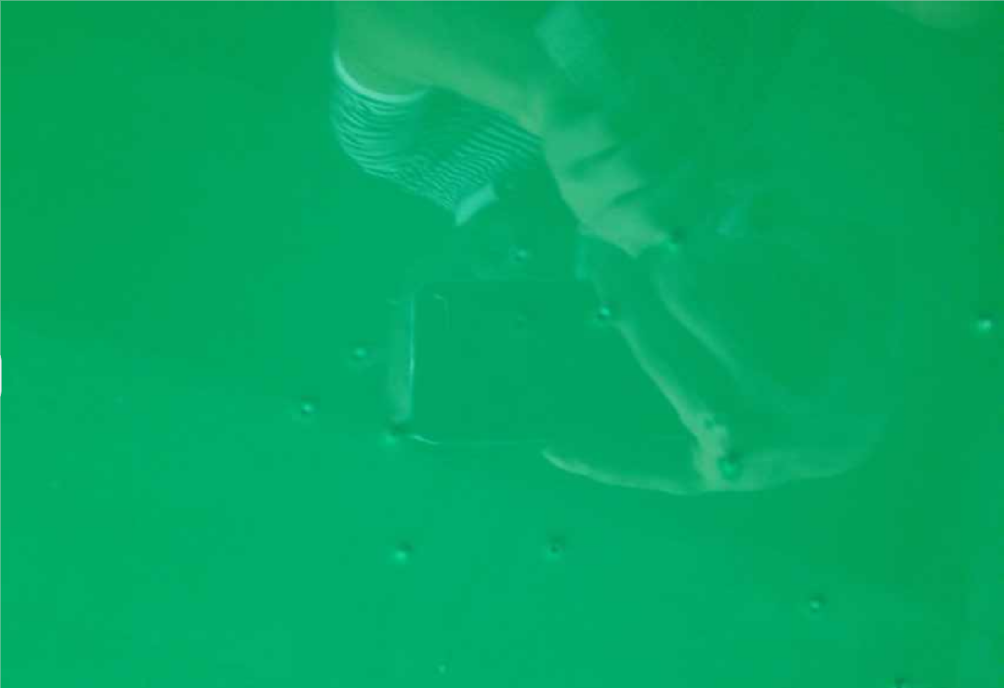

问题现状：在漆膜表面出现的一种凹陷透底的针尖细孔现象。
问题成因：
⑴基础表处理不好；
⑵底层末完全干透，就施工第二遍；
⑶固化剂加入过量，或稀释剂配套错误；
⑷施工环境不符合施工要求，环境温度湿度高，基础含水率高；

 防止办法：
     ⑴施工前对基础要打磨平整然后用底涂封闭。多次施工时，重涂时间要间隔充分，待下层充分干燥后再施工第二遍。
     ⑵涂料的粘度要合适，不要太稠，使用指定的固化剂及稀释剂，按指定的比例配比施工，一次性施工不要太厚。
     ⑶不要在温度和湿度高的时候施工。施工前基础含水率一般为8%以下大面积针孔处理时，先将针孔打磨磨破，之后用超快干的环氧涂料将孔密封好。

问题二：发白
问题解析
问题现状：涂膜含有水份或其它液体，涂膜颜色比原来的淡白，涂膜呈现白雾状。

问题成因：

   ①基础含水率过高，日久水份挥发积留于漆膜中导致发 白；
   ②施工表面、容器，涂料中混有水份；
   ③底层漆膜中含有水份没有清除干净，环境湿度过高；
   ④涂料施工过厚;
   ⑤固化剂配套错误，与涂料不相容，采用不同批号面漆而发白。
防止办法：
     施工表面要清洁干净不要沾水分，涂料容器中不要混入水分。
      基础施工前要仔细检查，含水率8%以下，避免在湿度高时施工。
     使用指定的稀释剂和固化剂。
问题三：咬底
问题解析
问题现状:指上层涂料中的溶剂把底层的漆膜软化，溶胀，导致底层漆膜的附着力变差，而引发的起皮，揭底的现象。

问题成因：
   ①底层涂料末完全干燥就涂装下一道工艺，涂料中
的溶剂极易将底层涂料溶化，引起咬底；
   ②对涂料未经过高度聚合成膜之前，与强溶剂相遇，底层涂料就会被侵蚀；
   ③前一道涂层固化剂用量不够，交联不充分;
   ④前后二遍涂料不配套。
防止办法：
使用汤谱 底漆搭配 防护加倍
一、应待底层涂料完全干透后，再进行下一道工序;
二、底层涂料和面层涂料应配使用对于严重的咬底现象，需将涂层全部铲除干净，待基层干燥后再选用同一种的涂料进行涂装。

问题四：离油（缩孔）
问题解析：
问题现状:
      涂膜表面上出现局部收缩，好像水洒在蜡纸上，斑斑点点露出底层的花脸状现象，叫鱼眼，缩孔等。

问题成因：
①被涂物有水份，油份或油性蜡等;
②空气压缩机及管道有水分油污;
③涂料中不小心混入水、油等不洁物;
④擅自加入消泡剂等化学物品;
⑤底层油漆品质不良，或受到污染
防止办法：
     使用汤谱 底漆搭配 防护加倍
     1、被涂基础避免污染，且需要打磨好；
     2、使用油水分离器并定期排水；
     3、施工场所、器具避免油污，蜡等；
     4、旧涂层在涂装前打磨好后再涂装不要擅自加入其它化学物品，汤普地坪
